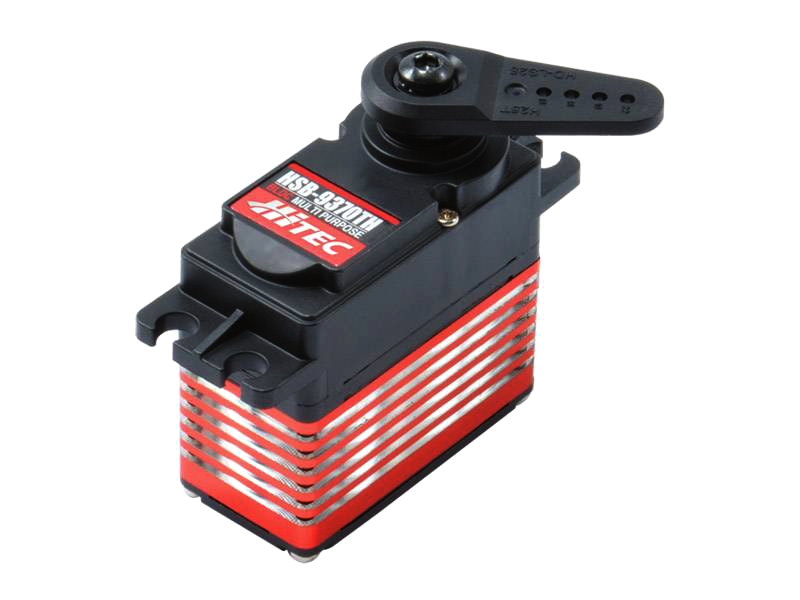

HSB-9370 TH BRUSHLESS HiVolt DIGITAL

Nová digitální serva řady ULTRA se střídavými motory nabízejí hned několik revolučních novinek. Použití špičkového střídavého motoru Neu/Castle Creations s vysokou účinností nejenom přináší snížení proudového odběru oproti digitálním servům se stejnosměrnými motory – díky unikátní technologii Hitecu „Power Miser“ je proudový odběr výrazně nižší i oproti servům se střídavými motory konkurenčních výrobců. Můžeme si to ukázat na příkladu proudového odběru při úplném zablokování serva – odběr střídavých serv Hitec je zhruba pětinou odběru běžných střídavých serv a dokonce jen desetinou odběru digitálních serv se stejnosměrnými motory. Další novinkou je použití elektroniky s 12-bitový řídícím procesorem, která umožňuje neobyčejně přesné a rychlé ovládání pohybu serva s extrémně vysokým rozlišením – naplno tak využijete rozlišení 4096 kroků, které nabízí nová Aurora 9X nebo Flash 7! Další příjemnou vlastností je, že tah serva nezávisí (v provozním rozmezí napětí) na napájecím napětí serva – ať už budete servo napájet z NiMH pětičlánku nebo z LiPo dvoučlánku, bude mít servo stejný tah (rychlost bude při vyšším napětí vyšší – stejně jako u „stejnosměrných“ serv).

Jinou vymožeností střídavých serv Hitec je rekuperační brzdění – při zastavování pohybu tak serva elektrickou energii nespotřebovávají, ale mohou ji vracet do přijímačového akumulátoru.

Elektronika serva je programovatelná, k programování slouží PC interfejs DPC-10 nebo DPC-11 spolu s komfortním obslužným programem pro PC, popř. samostatný programátor HFP-30 ideální pro nastavování v polních podmínkách. Programovatelné funkce:

• FAIL SAFE vypnuto (On)/zapnuto (Off)
• Smysl otáčení
• Rychlost
• Střed, koncové body výchylek a nouzovou polohu fail-safe (umožňuje nastavit výchylku serva až 180°)
• Šířku pásma necitlivosti
• Měkký rozběh (chrání servo a mechanismus ovládání kormidla při zapínání palubní elektroniky)
• Ukládání a otvírání souborů s parametry
• Resetování serva na výchozí tovární nastavení

Zapojování střídavých serv Hitec

Rekuperační brzdění může při instalaci serv přinášet určité zvláštnosti:

• Servo je napájeno přímo z přijímačového akumulátoru (prostřednictvím přijímače bez stabilizátoru napájení nebo elektronického zálohovacího systému) – v tom případě můžete střídavá serva připojit jako běžná silná digitální serva, zpětný proud při brzdění bude dobíjet přijímačový akumulátor.
• Servo je napájeno prostřednictvím „powerboxu“ elektronického napájecího/zálohovacího systému – v tom případě je NUTNO použít Absorbér zpětného proudu PAD, který bude eliminovat zpětný proud při brzdění. Pokud byste PAD absorbér nepoužili, hrozí nebezpečí poškození elektroniky napájecího systému. Podrobnosti o použití PAD absorbéru najdete v návodu k obsluze serva.

Rychlé a silné digitální servo se střídavým motorem standardní velikosti s titanovými převody a výstupní hřídelí uloženou ve 2 kuličkových ložiscích se zvýšeným napájecím napětím. Ostatní osičky převodů jsou uloženy v kluzných bronzových pouzdrech pro zajištění vysoké životnosti a přesného chodu. Servo je zvláště vhodné pro 3D vrtulníky a letadla a další náročné aplikace s důrazem na vysoké rozlišení, přesnost chodu a super rychlou odezvu řídící elektroniky. Výkonný střídavý motor s nízkým proudovým odběrem zaručuje optimální provozní podmínky i při velkém zatížení. Zcela nově řešená je také výstupní hřídel serva s tisícihranem s 25 zuby (mj. umožňuje přesnější nastavení páky kolmo na podélnou osu serva) a nové páky serva (nejsou kompatibilní se stávajícími servy Hitec).

Díky zvýšenému napájecímu napětí (až 7,4 V, 2s Li-poly/Li-Fe) umožňuje velmi jednoduchou realizaci palubní elektroniky s 2,4GHz přijímači řady Maxima nebo Optima při napájení z dvoučlánku Li-poly nebo Li-Fe bez potřeby dodatečných stabilizátorů nebo regulátorů.
