Kabel pro bezdrátový učitel/žák

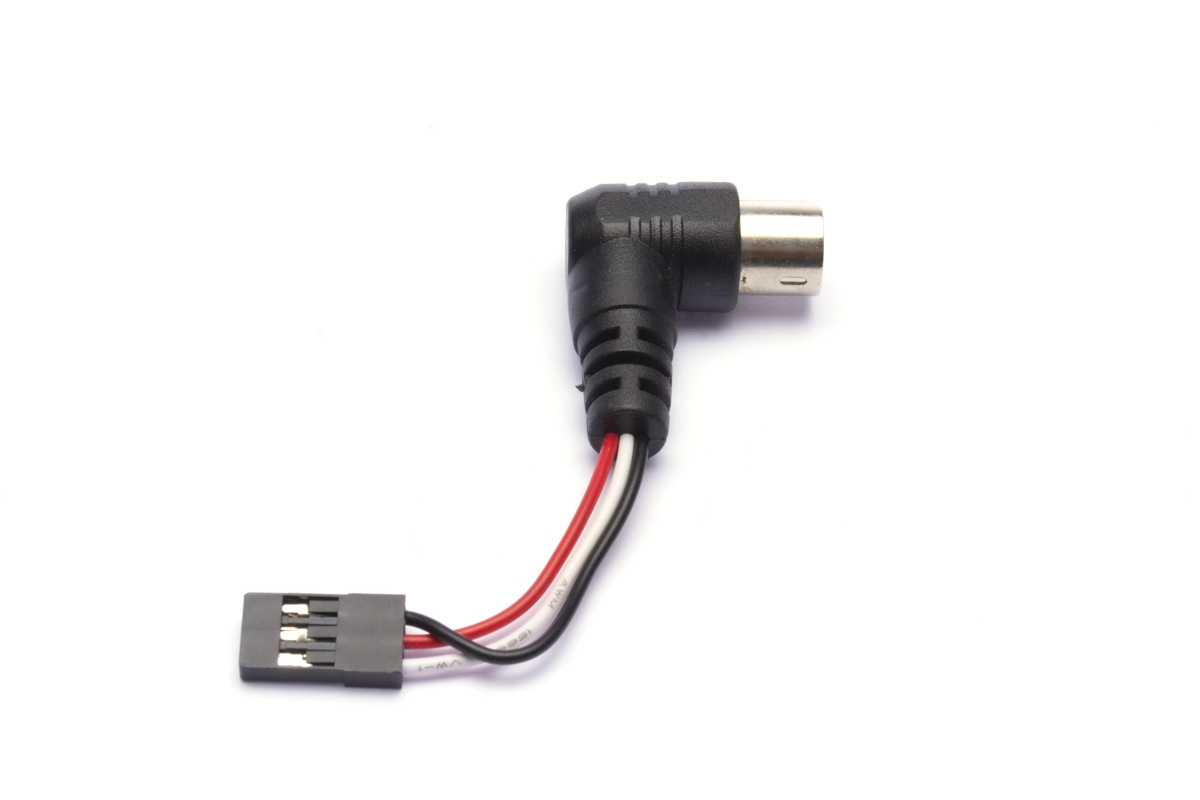

Kabel pro bezdrátový systém učitel-žák umožňuje bezdrátové propojení dvou vysílačů Radiolink. Slouží jako adaptér zapojený do zásuvky učitel-žák učitelského vysílače, k němuž se připojuje přijímač s PPM výstupem spárovaný se žákovským vysílačem.

Učitelský vysílač

Učitelský vysílač (AT9S nebo AT10II) je spárován s přijímačem v modelu, který bude systémem učitel-žák ovládán. Model je naprogramován v paměti učitelského vysílače, zalétán a je prověřena správnost fungování všech ovládaných funkcí. V menu BASIC/Trainer je aktivováno předávání řízení mezi učitelem a žákem, popř. je naprogramováno, které kanály se žákovi předávají a jakým způsobem. Pro začátek doporučujeme používat režim „FUNC“, kdy se využívá plně nastavení modelu v paměti učitelského vysílače, zatímco z vysílače žákovského se přejímají pouze výchylky ovladačů (díky tomu je v principu možné se žákovským T8FB ovládat třeba model vrtulníku, ačkoliv T8FB program pro vrtulníky nemá).

Žákovský vysílač

Žákovský přijímač (T8FB, AT9S nebo AT10II) je spárován s kompatibilním přijímačem, který je nastavený na provozní režim se sériovým výstupem PPM. Pokud to žákovský vysílač umožňuje, nastavte stejný typ modelu a ostatní parametry jako na učitelském vysílači (při využití režimu „FUNC“ to není nutné).

• T8FB - kompatibilní přijímače: R8EF, R8FM Mini
• AT9S - kompatibilní přijímače: R6DS, R6DSM, R12DSM Mini (vyžaduje upgrade firmwaru vysílače na 12-kanálový provoz)
• AT10II - kompatibilní přijímače: R6DS, R6DSM – vyžadují přepnutí režimu vysílání na „10CH“ na vysílači v menu BASIC/SYSTEM/CH-SELECT, R12DSM Mini

Uvedení do provozu

1. Zapněte žákovský vysílač.

2. Zapněte učitelský vysílač, připojte kabel pro bezdrátový systém učitel-žák s přijímačem do zásuvky Trainer na učitelském vysílači. Ujistěte se, že přijímač pracuje v provozním režimu, v němž je aktivní výstup PPM a propojovací kabel je zapojen do správné zásuvky přijímače (viz návod k obsluze přijímače).

3. Zapněte model a zkontrolujte, že jeho ovládání učitelským vysílačem funguje správně.

4. Přepněte přepínač učitel-žák na učitelském vysílači do polohy zapnuto, abyste předali řízení žákovi. Nyní znovu vyzkoušejte, zda ovládání modelu žákovským vysílačem funguje správně - zkontrolujte správnost polohy neutrálu (při předávání řízení serva nesmějí změnit polohu), správnost smyslu a velikosti výchylek všech kormidel a dalších ovládaných funkcí. Dle potřeby upravte nastavení žákovského vysílače.

5. Můžete vzlétnout!

Balení obsahuje: Kabel pro bezdrátový systém učitel-žák, návod.
