LiPo alarm 2-8S - zvuková signalizace napětí

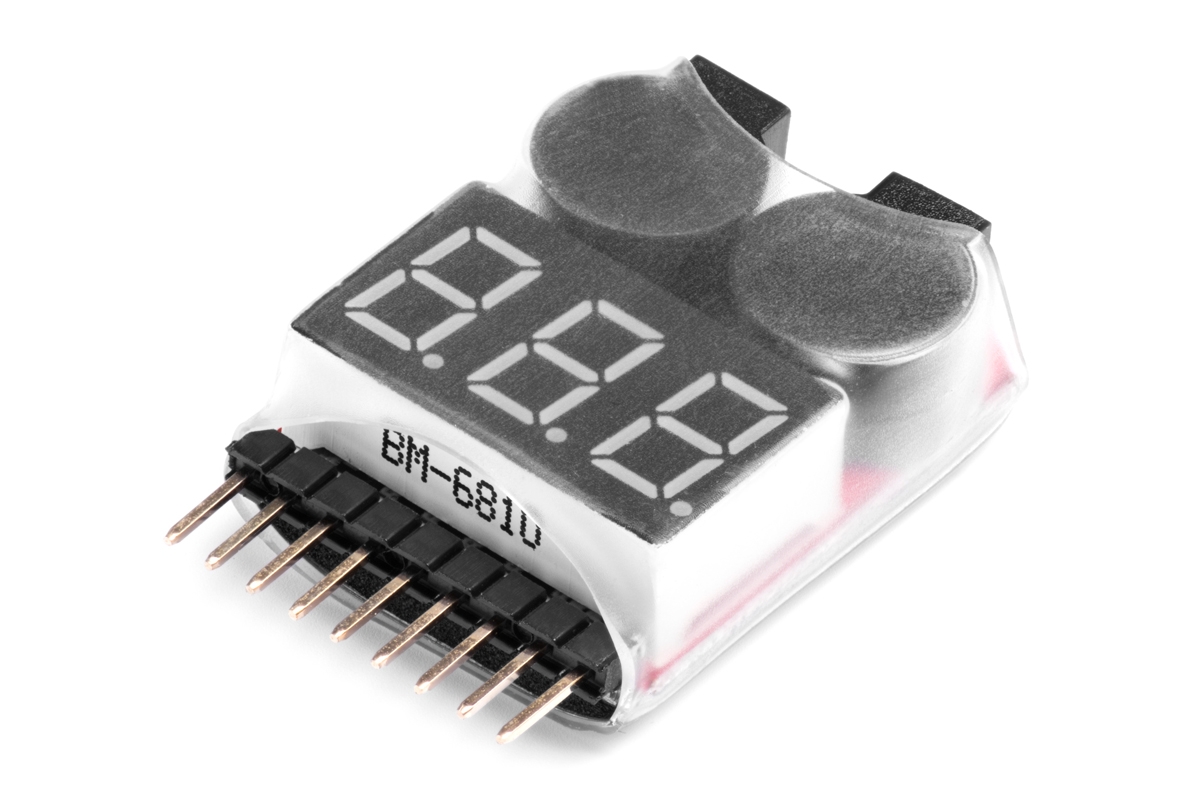

LiPo alarm 2-8S je miniaturní digitální voltmetr s třímístným LED sedmisegmentovým displejem schopný:

• měřit a zobrazovat celkové napětí a napětí jednotlivých článků v Li-Po, Li-ion a Li-Fe akumulátorových sadách s 1-8 články v sérii,
• zvukově a opticky signalizovat nízké napětí článků lithiových akumulátorů s 2-8 články v sérii s nastavitelnou prahovou úrovní pro spuštění alarmu 2,70 až 3,80 V po krocích 0,10 V,
• měřit a zobrazovat celkové napětí akumulátorů (NiCd, NiMH, Pb atd.) v rozsahu 4,0-15,0 V

Měření napětí lithových akumulátorů a článků

Stačí připojit servisní konektor sady ke vstupu LiPo alarmu a ten ihned začne pracovat. LiPo alarm je možno použít pro sady s až 8 články v sérii. Po připojení k servisnímu konektoru sady LiPo alarm nejprve zobrazí zjištěný počet článků sady (např. tříčlánek ohlásí jako „3CS“, pětičlánek „5CS“ atd.), poté zobrazuje naměřená napětí jednotlivých článků („No.1“…napětí…„No.2“…napětí…) a nakonec napětí celé sady („ALL“…napětí).

LiPo alarm můžete připojit přímo k servisnímu konektoru, jde-li o systém s roztečí kontaktů 2,54 mm a s vývody v pořadí (-) sady, (+) 1. článek, (+) 2. článek...(+) 8. článek bez mezer - tj. systémy JST-XH, JST-EH a PolyQuest (4S a více). Pro systémy PolyQuest (pro 2 a 3S sady) a ThunderPower je třeba použít adaptér. LiPo alarm je kompatibilní s adaptéry pro balancery RC System, Raytronic, Robbe, Graupner.

Signalizace nízkého napětí

Servisní konektor sady s 2-8 články (alarm nefunguje pro jednočlánkové sady) připojte stejně jako pro měření napětí. Prahovou úroveň pro spuštění zvukového (2 opravdu hlasité piezosirénky) a světelného (blikající červená LED s vysokou svítivostí umístěná mezi sirénkami a displejem) alarmu nastavíte opakovaným stiskem tlačítka SET v rozsahu 2,70 až 3,80 V po krocích 0,10 V.

Měření celkového napětí akumulátorů

Pro měření celkového napětí NiCd, NiMH, Pb a jiných akumulátorů s napětím v rozmezí 4-15 V připojte záporný pól sady na vstup (-) LiPo alarmu a kladný pól měřené sady na vstup 1S LiPo alarmu. Měřič bude celkové napětí indikovat podobně, jako kdyby šlo o jednočlánkový lithiový akumulátor.

Balení LiPo alarm 2-8S obsahuje: LiPo alarm 2-8S.
