SKY RC CGG-020+SAM-020 Sada pro vyvažování a měření výchylek

CG Gauge

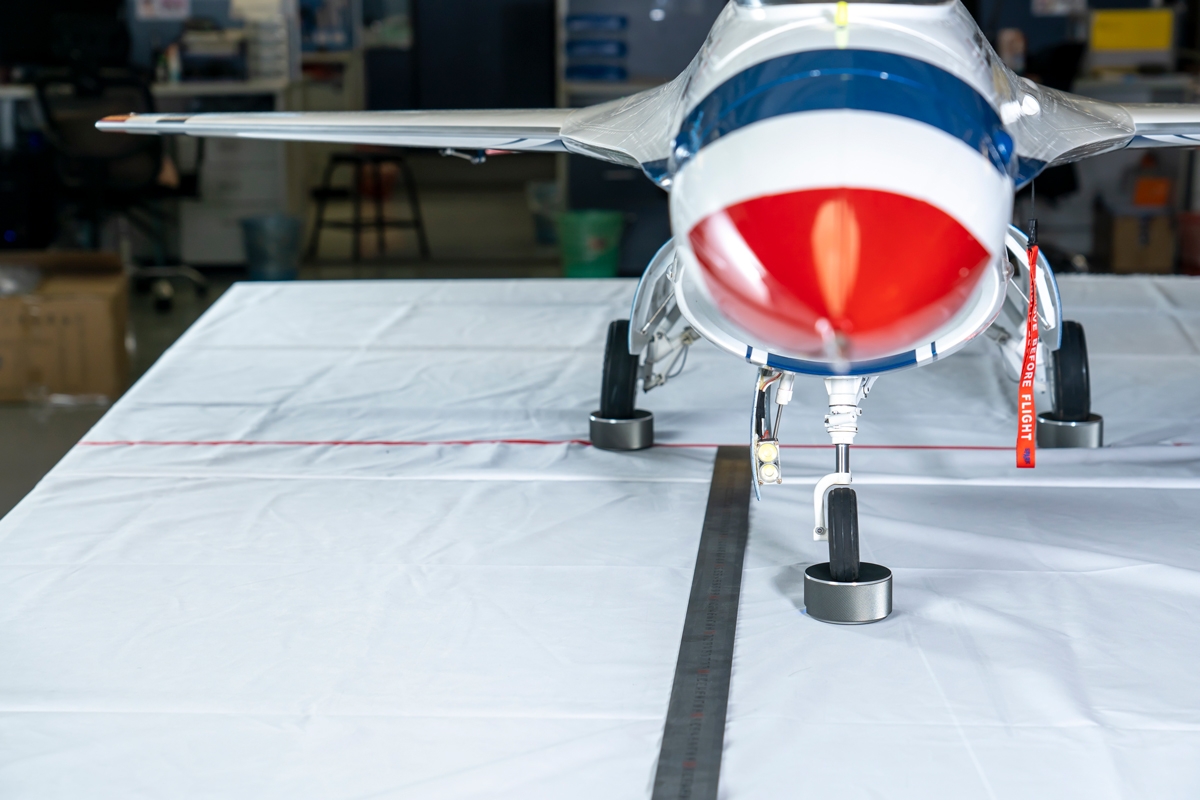

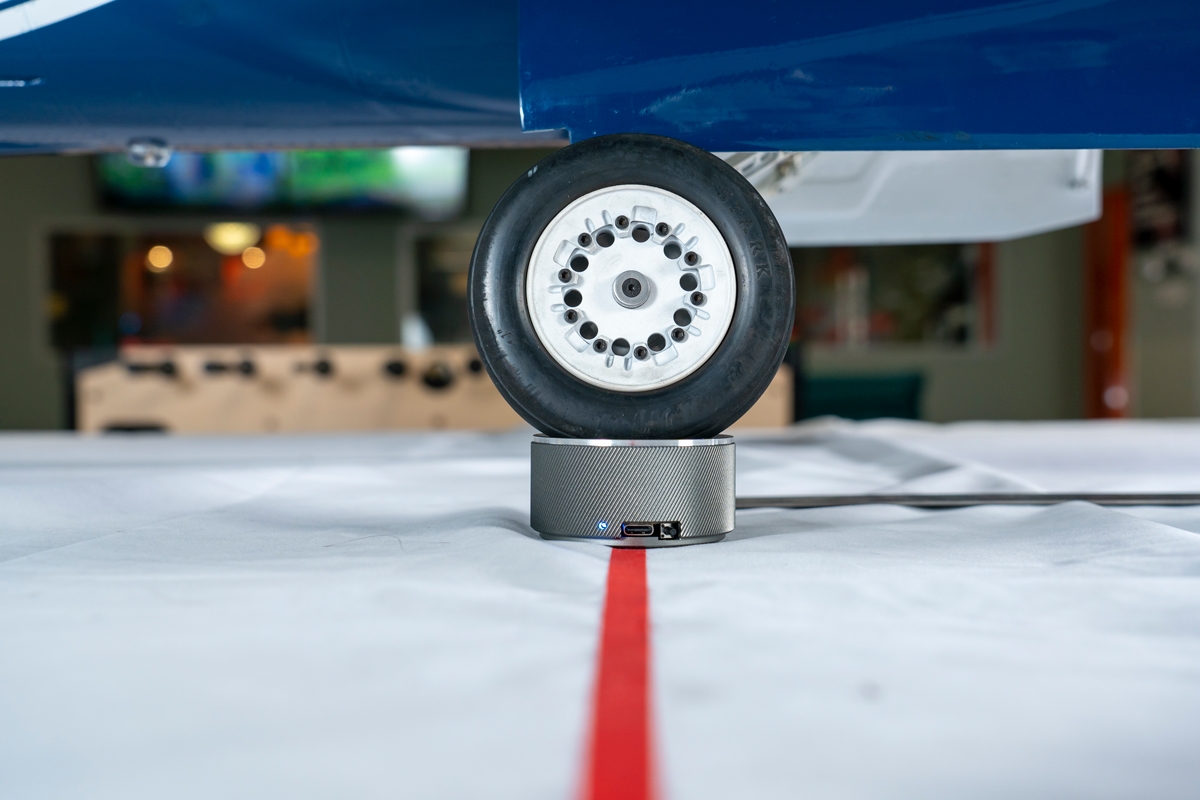

CG Gauge SkyRC je zařízení pro vážení a určování polohy těžiště modelů letadel. Pracuje na stejném principu, jak zařízení používaná pro skutečná letadla – pod kola podvozku se podloží vážící modul měřící zatížení připadající na jednotlivá kola. V aplikaci RC Gears na smartphonu připojeném pomocí Bluetooth ke všem vážícím modulům se potom zobrazí zatížení jednotlivých kol a celková hmotnost modelu. Na základě tohoto měření se po zadání rozvoru kol a požadované polohy těžiště zobrazí skutečná poloha těžiště. Aplikace také doporučí potřebnou hmotnost dodatečné zátěže, kterou třeba umístit do zvoleného místa.

Sada CG Gauge obsahuje tři vážící moduly, každý s maximální váživostí 20 kg (s přesností ±3 g). Každý modul je napájen z vestavěného akumulátoru (pro dobíjení můžete použít běžný 5 V nabíječ pro smartphony s kabelem USB typ C).

Po zapnutí se všechny moduly připojí pomocí Bluetooth ke smartphonu nebo tabletu (Android nebo iOS) s aplikací RC Gears, váhy se vynulují, zvolí se, zda má model příďový tříkolový podvozek nebo podvozek ostruhový a poté se jednotlivá kola modelu položí na vážící moduly. Pozor - pro stanovení polohy těžiště musí být model ve vodorovné poloze.

Na základě zadaného rozvoru kol, vzdálenosti těžiště od osy hlavních kol a vzdálenosti místa pro zátěž od osy hlavních kol potom aplikace určí skutečnou polohu těžiště a doporučí množství zátěže, kterou je třeba přidat (nebo ubrat) ve zvoleném místě.

Angle Gauge

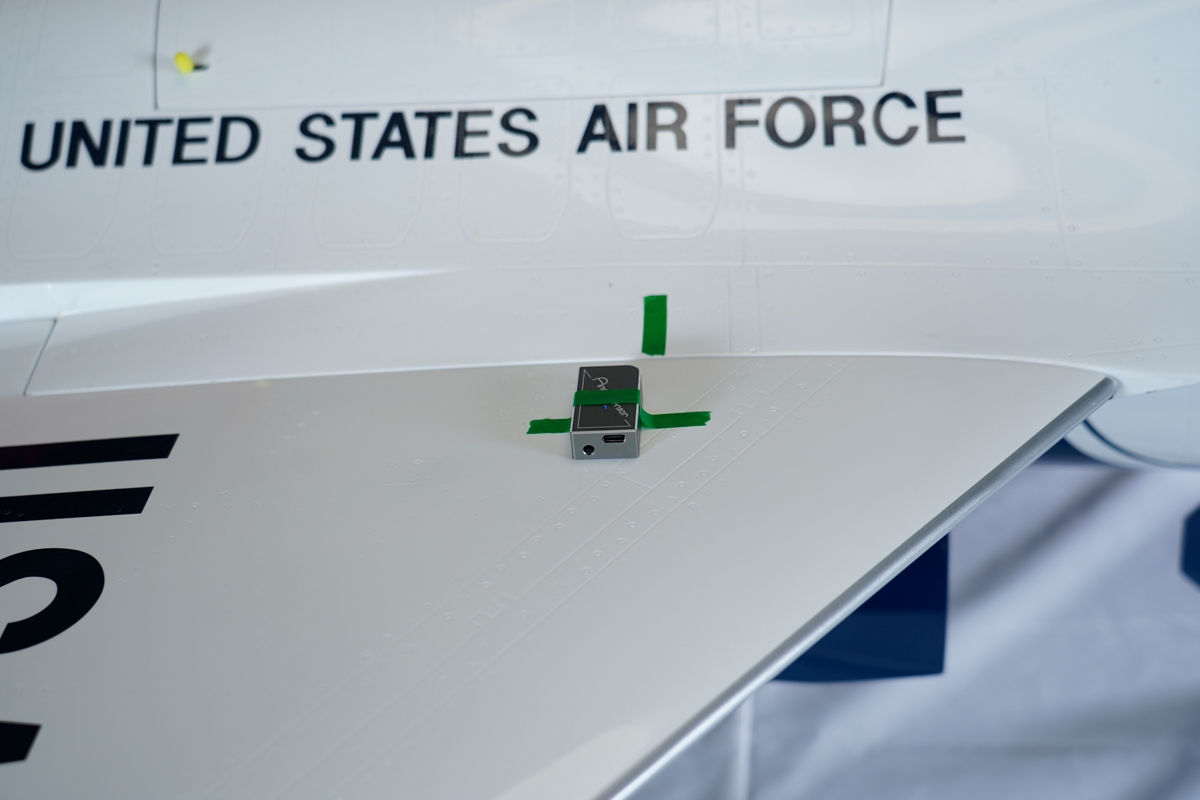

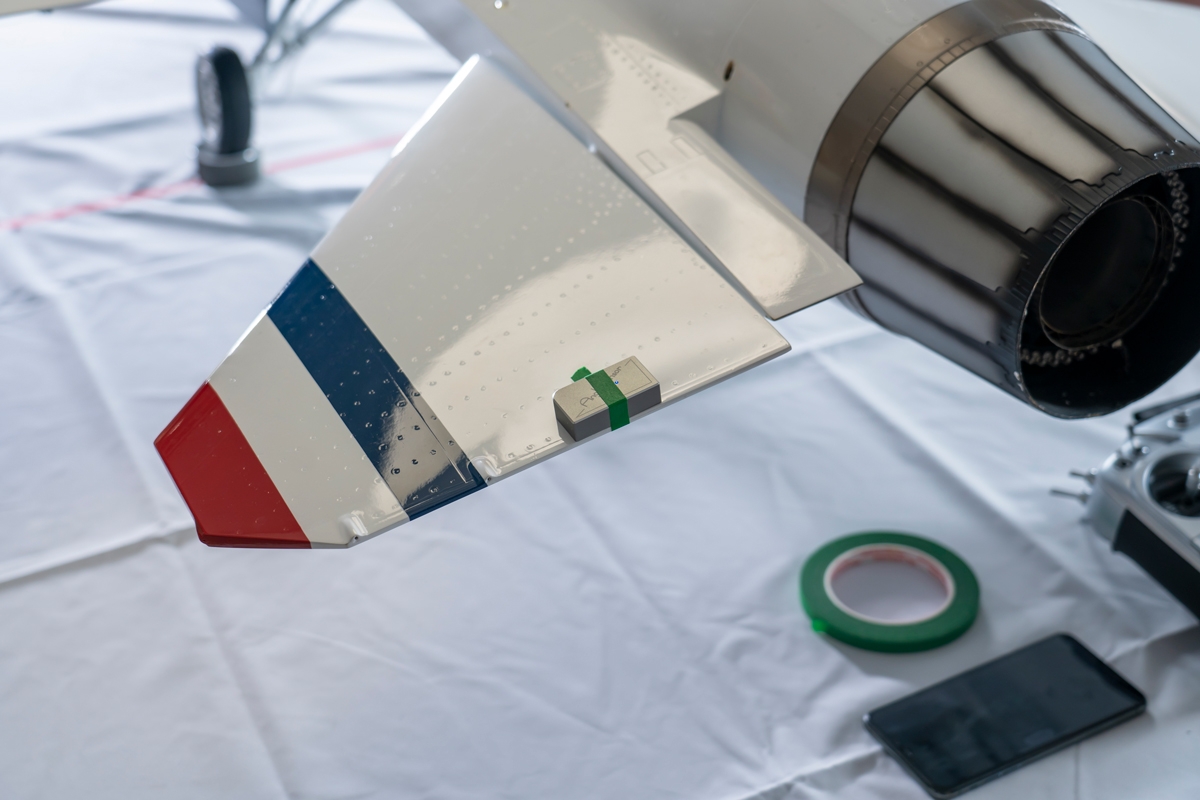

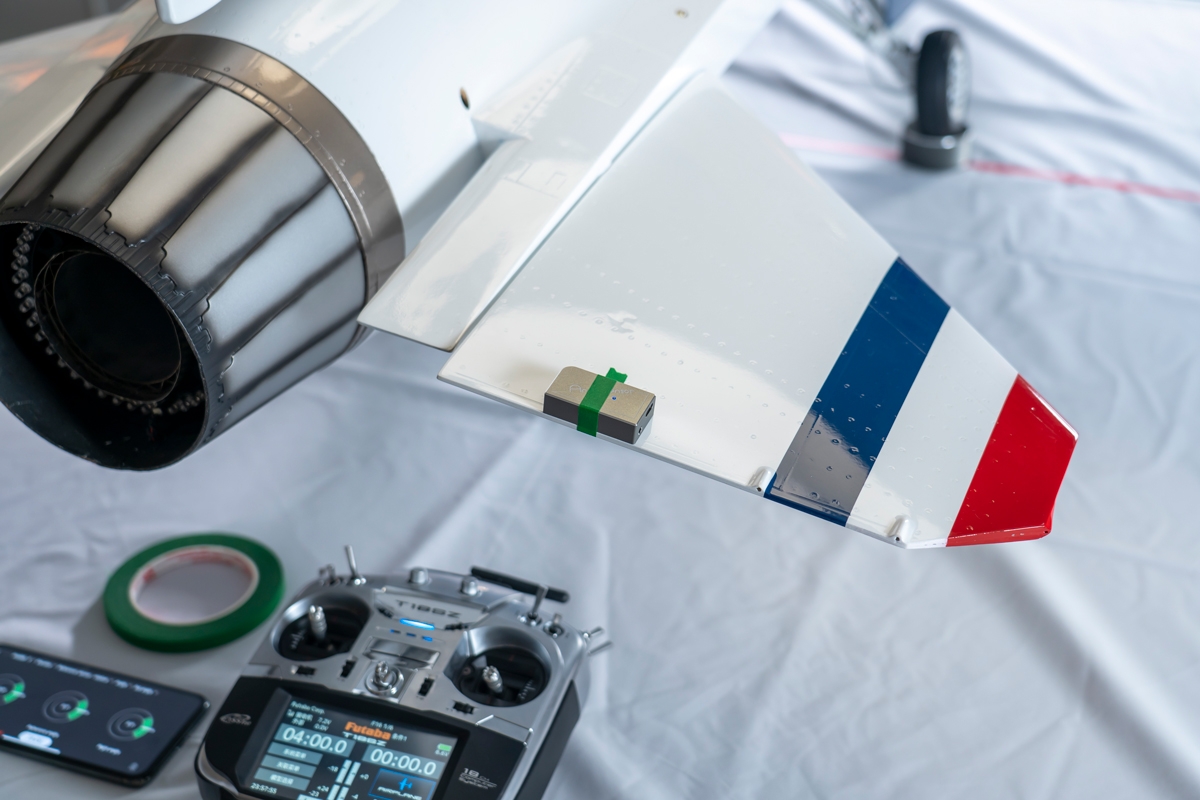

Angle Gauge SkyRC je zařízení pro měření úhlů a velikostí výchylek na modelech letadel. Skládá se z trojice senzorových modulů schopných měřit relativní nebo absolutní úhly, které se upevní k odtojkovým hranám kormidel nebo na jiná požadovaná místa modelu. S aplikaci RC Gears na smartphonu připojeném pomocí Bluetooth ke všem senzorovým modulům potom můžete měřit velikosti výchylek kormidel buď jako úhly ve stupních, nebo jako vzdálenosti v mm.

Sada Angle Gauge obsahuje tři senzorové moduly schopné měřit úhly s přesností 0,2°/velikosti výchylek s přesností 0,1 mm. Každý modul je napájen z vestavěného akumulátoru (pro dobíjení můžete použít běžný 5 V nabíječ pro smartphony s kabelem USB typ C).

Po zapnutí se všechny moduly připojí pomocí Bluetooth ke smartphonu nebo tabletu (Android nebo iOS) s aplikací RC Gears, zvolí se režim měření (úhly/velikosti výchylek) a způsob měření (absolutní, relativní). Podle zvoleného způsobu měření může např. jeden z modulů sloužit jako referenční a zbývající dva budou měřit úhly odvozené od polohy referenčního modulu (to lze použít i k měření úhlu náběhu nebo vyosení motoru) atd. Můžete snadno současně měřit výchylky párových ploch (křidélka, klapky, poloviny výškovky) a přesně je nastavovat a slaďovat.

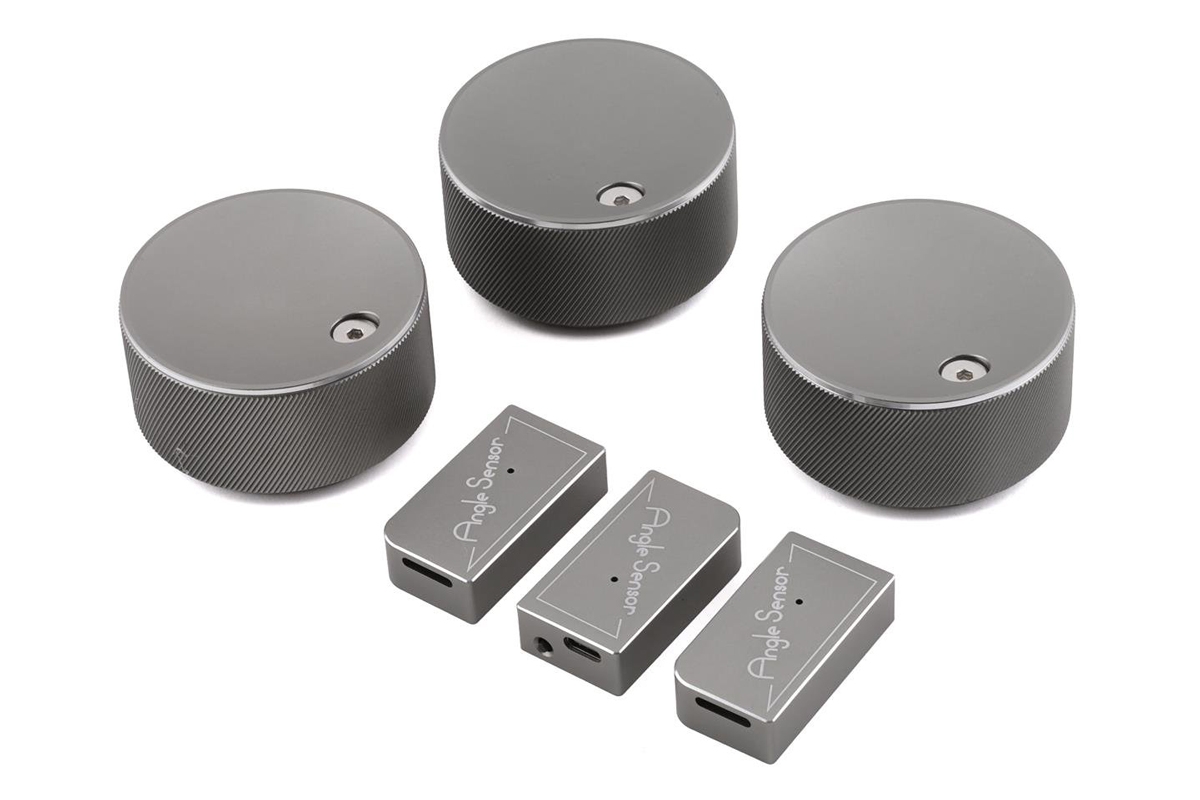

Sada CG Gauge + Angle Gauge obsahuje: 3 vážící moduly, 3 senzorové moduly, nabíjecí kabel USB typ C, návod k obsluze.

CG Gauge

Angle Gauge
