Futaba R7306SB FASSTest přijímač 6k

Kompletní specifikace

Šestikanálový telemetrický přijímač Futaba FASSTest-2.4GHz s porty S.BUS (až 18 kanálů - dle vysílače) a S.BUS2 pro telemetrické senzory a další zařízení. Napájení 3,7-7,4 V, rozměry 22,5x38,3x12,2 mm, hmotnost 9,8 g. Diverzitní antény s pouzdry zlepšujícímí směrovou charekteristiku, možnost dvoupřijímačového provozu s rozdělením kanálů 1-6/7-12 a automatickým zálohováním funkce.

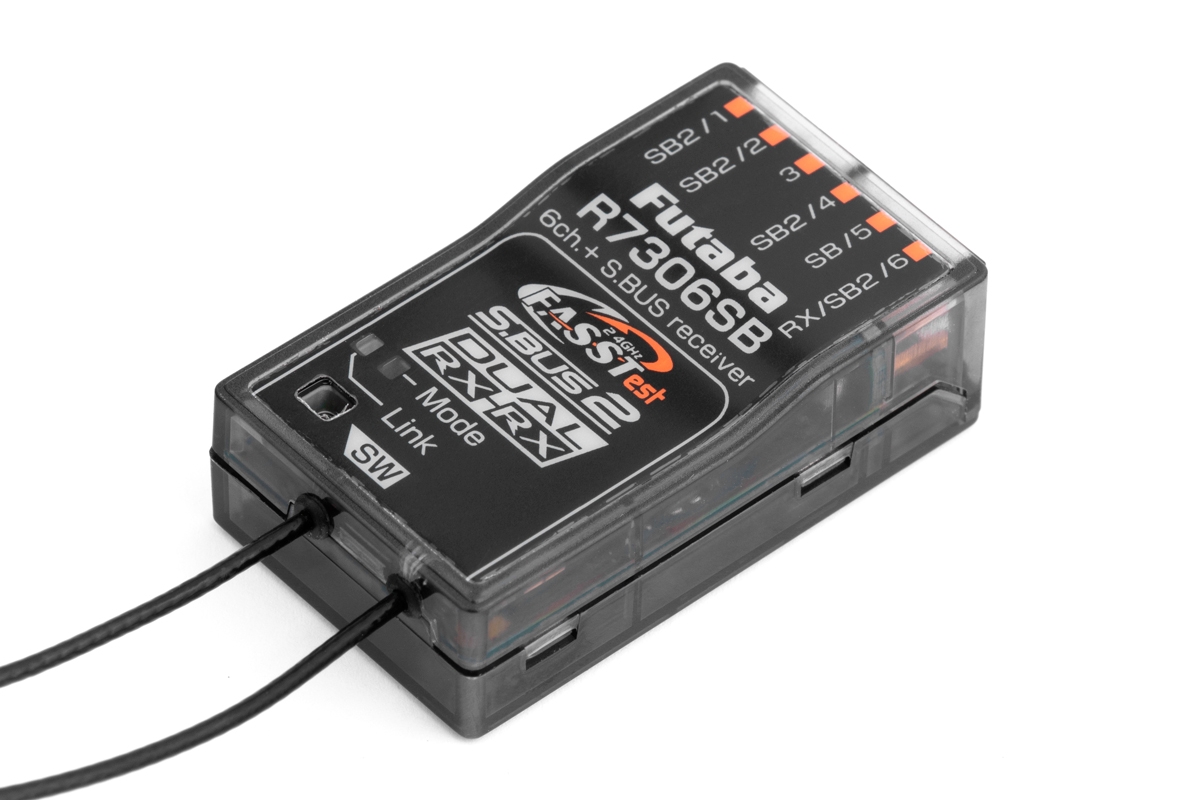

Šestikanálový telemetrický přijímač Futaba přenosového systému FASSTest-2.4GHz s dvojicí diverzitních antén s plným dosahem. Je určen pro všeobecné použití v modelech všech kategorií; díky kompaktním rozměrům, nízké hmotnosti a konektorům zasouvaným v podélné ose je vhodný i pro modely se štíhlým trupem, jako jsou větroně F3B, F3J apod. Díky volitelným kanálovým režimům a možnosti dvoupřijímačového provozu výborně poslouží i v modelech vyžadujících velký počet kanálů – v takovém případě dvojice R7306SB poskytne až 16 klasických PWM kanálových výstupů nebo 10-12 PWM výstupů, S.BUS sériový výstup a S.BUS2 pro obousměrnou komunikaci umožňující připojení S.BUS2 serva, telemetrických čidel a dalších kompatibilních zařízení, jako S.BUS2 porty mohou sloužit také zásuvky kanálů 1, 2, 4 a 6. Provozní stavy přijímače jsou signalizovány LED indikátorem.

Přenosový systém

Futaba FASSTest-2.4GHz s telemetrií pro létající modely.

Pamatujte, že v režimu FASSTest 12CH s vysokou opakovací frekvencí je možno používat pouze digitální serva.

Napájení

3,7-7,4 V (jmenovité napětí), rozsah provozních napětí je 3,5-8,4 V – tj. např. 4-6 čl. NiMH, 1-2S LiPo, 2S LiFe a Li-ion akumulátory, BEC stabilizátory napájení v daném rozsahu napětí.

Anténa

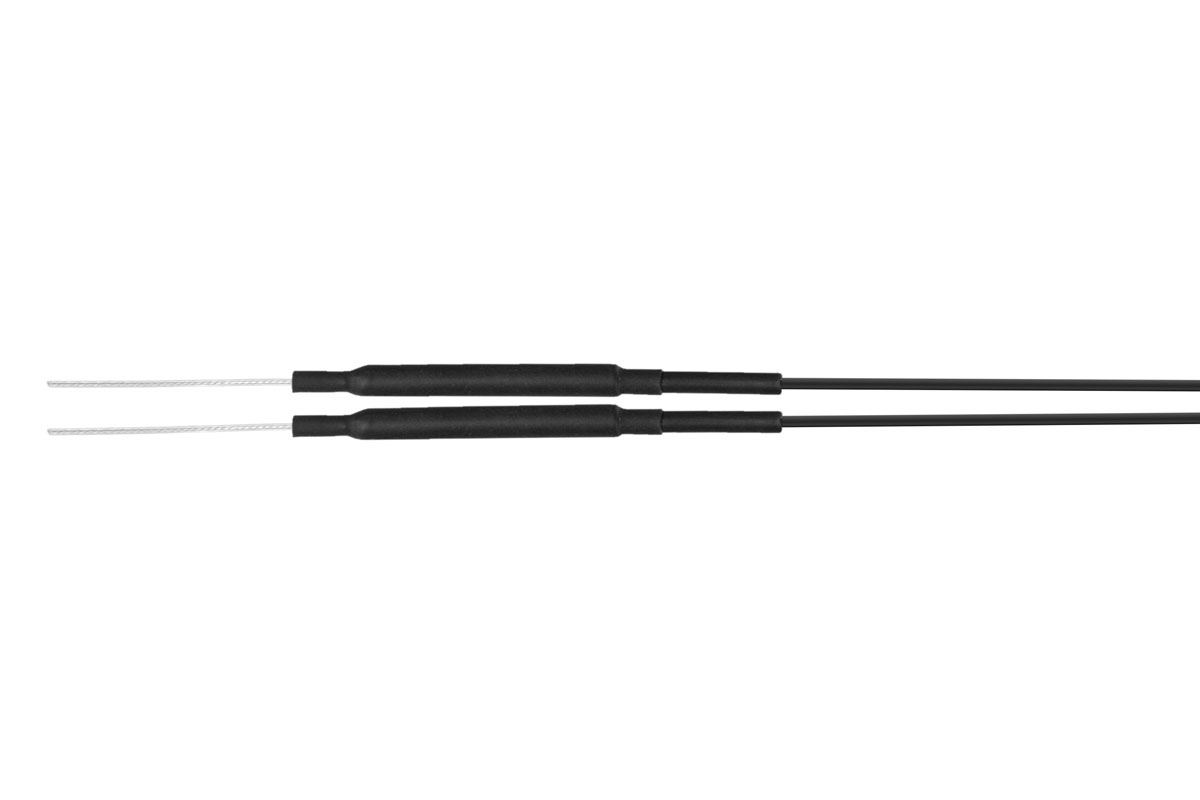

Přijímač je v zájmu maximalizace příjmu signálu bez ohledu na vzájemnou polohu modelu a vysílače vybaven dvojicí diverzitních antén. Ty je třeba v modelu upevnit se vzájemnou orientací 90°. Antény jsou vybaveny pouzdry zlepšujícími směrové charakteristiky antén.

Výstupy přijímače, kanálové režimy

Přijímač je vybaven zdířkami pro standardní konektory Futaba (s výstupkem), do nichž je možno samozřejmě zasouvat i konektory UNI (=JR/Graupner, Hitec) bez bočního výstupku.

Kanálové výstupy (PWM/S.BUS/S.BUS2): R7306SB umožňuje změnu přiřazení kanálů, jak ukazuje tabulka níže dovolující používat kombinaci klasických PWM výstupů a S.BUS výstupu nebo dvoupřijímačový provoz (vyžaduje použití vysílače Futaba umožňujícího dvoupřijímačový provoz), v němž se může dvojice R7306SB nabídnout až 12 klasických PWM kanálů nebo 10-12 PWM výstupů a 1-2 S.BUS/S.BUS2 sériové výstupy, popř. další kombinace s dodatečnými S.BUS2 vstupními/výstupními porty. Volba kanálových režimů se provádí pomocí tlačítka na přijímači ve speciálním nastavovacím režimu – v normálním provozním režimu nelze kanálové režimy změnit.

Výstupní zásuvka	Kanál
	Režim A	*Režim B	Režim C	Režim D	Režim E	Režim F	Režim G	Režim H
SB2/1	1	1	1	S.BUS2	7	7	7	13
SB2/2	2	2	2	S.BUS2	8	8	8	14
3	3	3	3	3	9	9	9	15
SB2/4	4	4	4	S.BUS2	10	10	10	16
SB2/5	5	5	S.BUS	S.BUS	11	11	S.BUS	S.BUS
RX/SB2/6	6	S.BUS2	S.BUS2	S.BUS2	12	S.BUS2	S.BUS2	S.BUS2
Blikání LED	červená 1x	červená 2x	červená 3x	červená 4x	červená 5x	zelená 1x	zelená 2x	zelená 3x
*) Výchozí nastavení

Dvoupřijímačový provoz s automatickým zálohováním

Na přijímači je také možno aktivovat dvoupřijímačový režim s automatickým zálohováním, který při výpadku příjmu signálu jednoho z přijímačů (dvojice R7306SB nebo jeden R7306SB a jiný FASSTest S.BUS2 přijímač) automaticky zajistí přepnutí z hlavního přijímače na záložní (nebo naopak). Funkce je v principu stejná, jako u zálohovacího systému FDLS-1, ale obejdete se bez dalšího přídavného zařízení.

Telemetrie (pouze v systému FASSTest)

R7306SB předává do vysílače údaje o napájecím napětí přijímače bez potřeby připojení jakýchkoliv senzorů.

R7306SB umožňuje používání všech telemetrických senzorů Futaba a dalších čidel kompatibilních se systémem sběrnice S.BUS2 s obousměrnou komunikací.

Sada přijímače obsahuje: přijímač R7306SB, návod k obsluze.

Co je S.BUS2/S.BUS

• S.BUS – Sériová sběrnice Futaba s jednosměrnou komunikací umožňující ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního portu S.BUS přijímače.
• S.BUS2 – Sériová sběrnice Futaba pro obousměrnou komunikaci umožňující (jako S.BUS) ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního/vstupního portu S.BUS2 přijímače. Kromě toho umožňuje připojovat telemetrické senzory a předávat data z nich prostřednictvím přijímače pro zobrazení na vysílači; z některých S.BUS2 serv může do vysílače předávat informace o provozním proudu, teplotě nebo úhlu výstupní páky serva.

Na rozdíl od klasických RC souprav S.BUS(2) systém používá sériovou datovou komunikaci pro přenášení řídících signálů z přijímače do serv, gyra nebo jiného zařízení. Tato data obsahují povely jako „přesuň servo kanálu 3 do polohy 15 stupňů, přesuň servo kanálu 5 do polohy 30 stupňů“ pro více zařízení. S.BUS(2) zařízení vykonávají pouze povely příslušející jejich vlastnímu nastavenému kanálu. Z tohoto důvodu je možno připojit několik serv ke stejnému signálovému kabelu, a přitom je nastavovat a ovládat jednotlivě dle potřeby. K tomu slouží identifikační kód serva (ID). ID najdete na nálepce na krabičce serva.

S.BUS2 servo je možno připojovat do S.BUS2 i S.BUS portů přijímače. Jeho funkce je dána nastavením kanálu do paměti serva (provádí se pomocí programovacího rozhraní vysílače Futaba, programátoru SBC-1 nebo USB rozhraní CIU-3 s PC programem S-Link – pro některá serva lze kanál nastavovat jen s pomocí vysílače).

S.BUS nebo S.BUS2 servo připojené do kanálového výstupu klasického přijímače (PWM) funguje jako klasické servo. Jeho pohyb je dán signálem v kanálu přijímače, k němuž je připojeno. Nastavení programovatelných funkcí serva zůstává v platnosti.

Modulace/Kódování	FASSTest-2.4GHz
Počet kanálů	6
Funkce	Fail-safe,Telemetrie,Dvoupřijímačový provoz
Napájení (jmenovité napětí)	4,8 V,6 V,7,2 V,7.4V,3,7 V,6,6 V
Napájení (provozní rozsah) [V]	3.5 - 8.4
Délka [mm]	22.5
Šířka [mm]	38.3
Výška [mm]	12.2
Hmotnost [g]	9.8
Sériový výstup	S-BUS,S-BUS2
